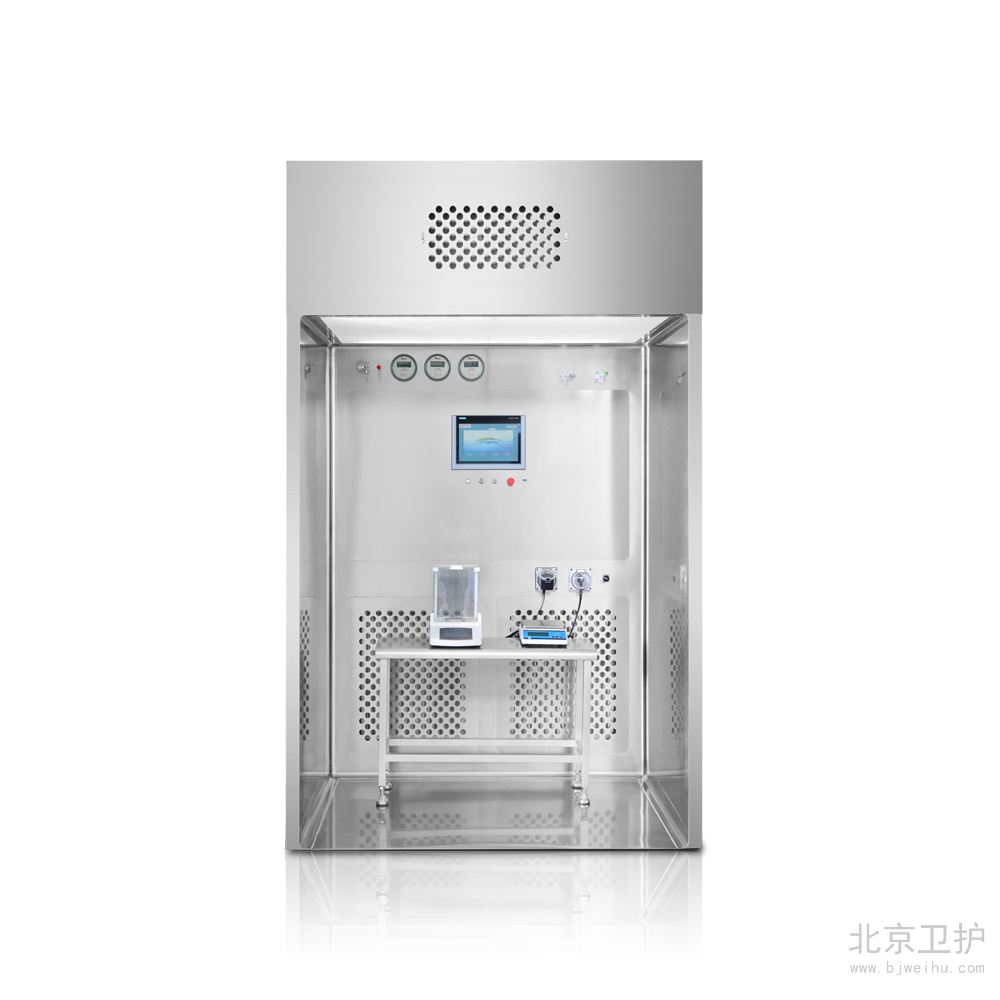

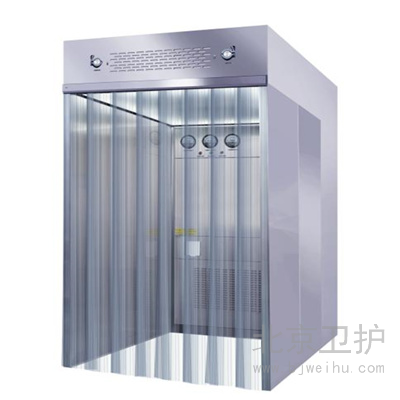

負壓稱量室

1. 功能簡介

負壓稱量室、負壓采樣室(中心稱量室、稱重室)是一種提供局部負壓的、局部classA級環境的空氣凈化設備;它廣泛應用于制

藥行業的藥品稱量、稱重、分裝、采樣等工藝中，嚴格遵守三保護三不污染原則;保護藥品不受污染，保護人不受藥品污染，保護

外部環境不受藥品污染。

2.結構說明

負壓稱量室、負壓采樣室(中心稱量室、稱重室)由機箱、送風高效過濾器、排氣高效過濾器、可變風量風機組、PLC控制系統和

傳感系統等幾大部件組成。機箱采用拉絲無指紋不銹鋼SUS304制作，鈑金一體折彎制作而成，美觀潔凈，易于清潔消毒。

負壓稱量室、負壓采樣室(中心稱量室、稱重室)采用了可調風量的風機系統和不銹鋼風速傳感器，通過調節風機的工作工況，可

使?jié)崈艄ぷ鲄^(qū)中的平均風速保持在設定045m/s的范圍內。

負壓稱量室、負壓采樣室(中心稱量室、稱重室)氣流流形為垂直上送側回。空氣自上而下流經工作區，將工作中產生的飛揚粉塵

壓迫至側下方的初效、中效和袋進袋出裝置中，空氣風機抽至高效過濾器靜壓箱內，一部分通過高效過濾器送回室內工作區，另

一部分通過排氣過濾器排至工作區外，使負壓稱量室、負壓采樣室(中心稱量室、稱重室)內形成負壓。

負壓稱量室、負壓采樣室(中心稱量室、稱重室)配有四個壓差傳感器;室內外負壓、袋進袋出阻力、送風高效阻力、排氣高效阻

力，配有風速傳感器，采用西門子PLC控制器在線動態控制稱量室工作狀態，偏離設定工作狀態自動校正，校正仍然有偏離報警。
